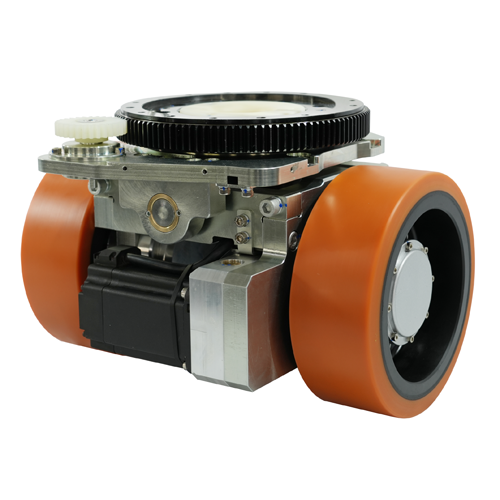

Dieses Hochleistungs-Antriebs system verfügt über zwei 3-kW-Servomotoren, die ein Drehmoment von 1066Nm für den Schwer last transport mit 60,7 m/min liefern. Mit 180 °-Lenkung, IP54-Schutz und mehr schicht igen Sicherheits steuerungen sorgt es für einen präzisen, stabilen Betrieb in rauen Industrie umgebungen und erhöht gleichzeitig die Effizienz und Sicherheit.
| Haupt leistungs parameter | ||
| Modell | HW400-SM3000-48-62-DS | |
| Leistungs index | Parameter | |
| Reise motor | Motortyp | Permanentmagnet-Synchron-Servomotor |
| Motor leistung KW | 3kw (zwei) | |
| Spannung V | 48 | |
| Nennstrom A | 72 | |
| Nenn drehmoment Nm | 9.55 | |
| Nenndrehzahl r/min | 3000 | |
| Encorder-Typ | Incrmental Encorder | |
| Getriebe | Reduzier typ | Sekundär getriebe untersetzung |
| Reduzier verhältnis | 60.7 | |
| Bremse | Brems drehmoment Nm | 16.5 |
| Nennspannung | DC24 | |
| Rad | Tyer-Material | Polyurethan/Gummi |
| Rad größe | Φ 400 X15 | |
| Sonstige | Lenkung begrenzung winkel | ± 180 ° |
| Reise geschwindigkeit m/min | 0-34 | |
| Nenn traktion N | 9790 | |
| Tragfähigkeit Kg | 6000 | |
| Nettogewicht Kg | 255 | |
| Motor leistung optional Wird für mobile Roboter (AGV), Paletten stapler, Hubwagen, Kehrmaschinen, Luft arbeits wagen usw. verwendet. | ||
1. leistungs starker Antrieb, hohe Effizienz und Stabilität
Ausgestattet mit zwei Servomotoren hat jeder Motor eine Nennleistung von 3kW, eine Nenndrehzahl von 3000 U/min und ein Nenn drehmoment von 9,65 N · m, was eine robuste Leistung liefert. Mit einem Antriebsrad drehzahl verhältnis von 62, einer Höchst drehzahl von 60,7 m/min, einem Nennleistung drehmoment von 1066N · m und einer statischen Last von 7000kg, es kann sowohl für Schwer last transport-als auch für schnelle Transfer aufgaben effizient und stabil arbeiten und die Betriebs effizienz von Industrie fahrzeugen erheblich verbessern.
2. Präzise Lenkung, flexibles Manövrieren
Das Drehzahl verhältnis des großen Zahnrads zum kleinen Zahnrad beträgt 220/30, der Lenkwinkel ist größer als 180 ° und der maximale Dreh durchmesser beträgt 740mm. Gekoppelt mit einem absoluten Encoder (Modell ADX - C038L8 - MA12 / 1284CP - P061) ermöglicht er eine präzise Lenk steuerung. Egal, ob es sich um eine flexible Lenkung in einem engen Raum oder um ein genaues Fahren auf einem komplexen Weg handelt, es kann Aufgaben mit Leichtigkeit bewältigen und die betriebliche Flexibilität und Genauigkeit effektiv verbessern.
3. mehrere Schutz maßnahmen, Sicherheit und Zuverlässigkeit
Das Motors chutz niveau erreicht IP54 und bietet hervorragende staub-und spritzwasser geschützte Funktionen. Damit eignet es sich für komplexe industrielle Umgebungen wie staubige und nasse Bedingungen. Mit einer Brems spannung von 24V und einem Bremsmoment von 16,5 N · m ist es auch mit elektrischen Grenzwerten von 110 Grad auf jeder Seite, mechanischen Grenzen von 120 Grad auf jeder Seite ausgestattet. und drei normaler weise geschlossene PNP-Erkennungs schalter. Diese gewährleisten umfassend den sicheren Betrieb der Ausrüstung, reduzieren das Ausfall risiko und verlängern die Lebensdauer.
Kontaktieren Sie uns für eine Antriebs system lösung für Ihr AGV.
