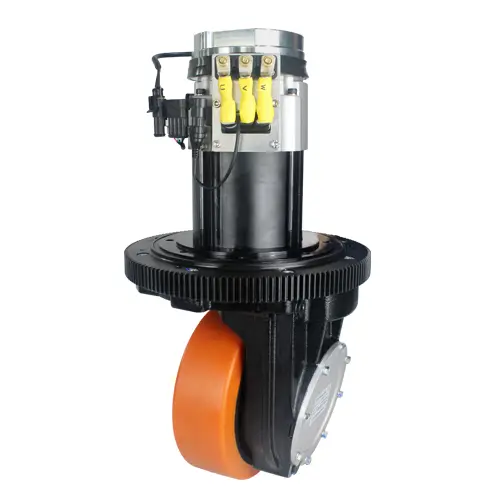

HL230 AC Motor antriebsrad

Spezifikation von HL230 AC Motor antriebsrad

Hauptmerkmale

1. Motor & Getriebe Details

   Wechselstrom-Induktion motor mit entweder 1,6 kW oder 2,2 kW Leistung für die beiden Modell varianten (HL230-AC1600-24-22B und HL230-AC2200-24-22B).

   Nennmotor drehzahlen um 2 560 U/min (für 1,6 kW) bzw. 3 352 U/min (für 2,2 kW).

   Getriebe untersetzung (Sekundär getriebe)-Das Standard verhältnis beträgt 22,07: 1 mit optionalen Übersetzungs verhältnissen von 14,5: 1, 16,7: 1, 22,07: 1 und 27,31: 1.

2. Rad & Reifen

   Rad größe: φ 230 × 75mm, mit Reifen material: Polyurethan/Gummi.

   Entwickelt für die vertikale Antriebs konfiguration (die Kategorie „ Vertikales Antriebsrad “), obwohl die Benennung hier das Antriebsrad des Wechselstrom motors angibt.

3. Leistung/Fähigkeit

   Reise geschwindigkeit: 0-100 m/min.

   Nenn traktion: ~ 1 000 N (1,6 kW Modell) oder ~ 1 080 N (2,2 kW Modell)

   Maximale Traktion: bis zu ~ 2.500 N (1,6 kW) oder ~ 2.700 N (2,2 kW)

   Tragfähigkeit: 1.200 kg (pro Einheit) für beide Modelle.

4. Bremse & Elektrik

   Brems drehmoment: 16  Nm, Nennspannung für Bremse DC 24 V.

   Input/Spannung für Motor: 24 V (DC-Bus) ist der gelistete Standard.

5. Anwendungs domäne

   Geeignet für mobile Roboter (AGVs), Paletten stapler, Hubwagen, Kehrmaschinen, Hubwagen usw.

6. Optionale Anpassung

   Das Reduktion verhältnis ist optional (wie oben erwähnt), um verschiedene Kompromisse zwischen Geschwindigkeit und Drehmoment zu schließen.

Vorteile & Vorteile bei der Nutzung

Aus den oben genannten Merkmalen sind hier die Vorteile, die dieses Produkt im praktischen Einsatz bietet:

• Hohe Last-und Traktion fähigkeit: Mit einer Nenn tragfähigkeit von 1.200 kg und einer potenziellen Traktion von bis zu ~ 2.700 N, der HL230 eignet sich gut für relativ schwere Anwendungen in AGVs oder Material transport geräten und bietet im Vergleich zu leichteren Antriebs rädern eine Robustheit bei mäßig schweren Lasten.

• Gute Geschwindigkeit reichweite: Eine Reise geschwindigkeit von bis zu 100 m/min bietet einen guten Durchsatz für viele Innen logistik-oder Fabrik automation aufgaben. Die Kombination aus Motor leistungs getriebe untersetzung bedeutet, dass Sie Geschwindigkeit gegen Drehmoment für Ihre Anwendung anpassen können.

• Flexibilität über Getriebe quoten: Die optionalen Untersetzung verhältnisse ermöglichen es Designern, je nach Last-/Antriebs szenario auf höhere Drehzahlen oder höheres Drehmoment zuzuschneiden-und bieten eine kon figur ierbare Plattform anstelle einer festen Spezifikation.

• Langlebiger Reifen & Design für industrielle Umgebungen: Reifen material (Polyurethan/Gummi) bietet eine gute Mischung aus Griff, Haltbarkeit und Stoß dämpfung. Die Rad größe φ 230 × 75mm ist beträchtlich und für schwerere Lasten mit Stabilität ausgelegt.

• Integrierte Bremse & zuverlässiges Antriebs system: A eingebautes bRechen (16  Nm) bei DC 24 V ermöglicht es dem Rad, die Position bei Bedarf sicher zu halten (wichtig in AGV-Stopp/Halt-Szenarien). Die Anordnung des Wechselstrom motor getriebes impliziert ein ausgereiftes mechanisches Antriebs design für den industriellen Einsatz.

• Vereinfachte Integration für AGVs und Roboter: Da das Produkt auf AGVs, Paletten stapler, Kehrmaschinen usw. ausgerichtet ist, unterstützt es wahr schein lich Standard halterungen und-schnitts tellen für Montage/Antriebe. so dass System integratoren es leichter übernehmen können.

• Platzsparende Option für den vertikalen Antrieb: Ein vertikales Antriebsrad (für den Antrieb vertikal montierter Rad einheiten) ist hilfreich, wenn der Platz begrenzt ist oder bei Unterboden antrieben, bei denen der seitliche Raum begrenzt ist.

• Haltbarkeit und Zuverlässigkeit: Das Untersetzung design des Wechselstrom-Induktion motors ist tendenziell robust, impliziert weniger Wartungs probleme (weniger Verschleiß als bei einigen Riemen-oder Ketten antrieben) und eignet sich besser für den kontinuier lichen industriellen Einsatz.
