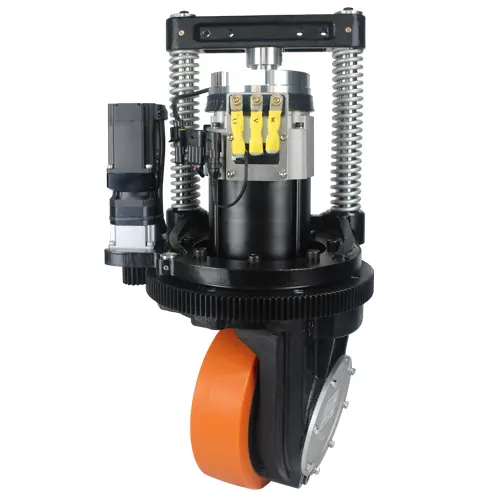

HL230 vertikales Antriebsrad mit Federung

Spezielle vertikale Lenkräder für Gabelstapler-AGV, Wechselstrom-Induktion slauf motoren und Lenkung absoluter Servomotoren; Unterstützung verschiedener Steuerungs methoden wie CANopen-, Modbus-, EtherCAT-Busse und Impulse; der ausgereifte Getriebe prozess hat die Eigenschaften eines hohen Lagers und einer hohen Zuverlässigkeit. Das leicht abnehmbare Rad design hat die Eigenschaften einer geringen Wärme erzeugung, einer geringen Ausfallrate und einer einfachen Wartung. Der Dreh mechanismus wird im hartzahnigen Zahnrad schleif verfahren hergestellt, mit dem eine hochpräzise Steuerung leicht erreicht werden kann.

Spezifikation von HL230 vertikalem Antriebsrad mit Federung

Haupt leistungs parameter
Modell		HL230-AC1600-24-22-FD-SM	HL230-AC2200-24-22-FD-SM
	Leistungs index	Parameter	Parameter
Reise motor	Motortyp	Wechselstrom-Induktion motor	Wechselstrom-Induktion motor
	Motor leistung KW	1.6	2.2
	Spannung V	24	24
	Nennstrom A	47	105
	Nenn drehmoment Nm	5.66	6.26
	Nenndrehzahl r/min	3250	2560
	Encorder-Typ	Impuls typ	Impuls typ
Getriebe	Reduzier typ	Sekundär getriebe untersetzung	Sekundär getriebe untersetzung
Getriebe	Reduzier verhältnis	22.07:1	22.07:1/27.31
Bremse	Brems drehmoment Nm	16	16
Bremse	Nennspannung	DC24	DC24
Rad	Tyer-Material	Polyurethan/Gummi	Polyurethan/Gummi
Rad	Rad größe	Φ 230 X75	Φ 230 X75
Lenkteil	Motortyp	Permanentmagnet-Synchron-Servomotor	Permanentmagnet-Synchron-Servomotor
	Motor leistung KW	0.4	0.4
	Spannung V	48	48
	Nennstrom A	10.1	10.1
	Nenn drehmoment Nm	5.66	6.26
	Nenndrehzahl r/min	3000	3000
	Reduzier typ	Sekundär getriebe untersetzung	Sekundär getriebe untersetzung
	Reduktion verhältnis	200:1	200:1
	Encorder-Typ	Incrmental encorder/Absoluter Encoder	Incrmental encorder/Absoluter Encoder
Sonstige	Lenkung begrenzung winkel	Keine	Keine
	Reise geschwindigkeit m/min	0-105	0-105
	Nenn traktion N	1000	1080
	Tragfähigkeit Kg	1200	1200
	Nettogewicht Kg	91	92
Reduktion verhältnis optional: 14,5, 16,7, 27,31 Wird für mobile Roboter (AGV), Paletten stapler, Hubwagen, Kehrmaschinen, Luft arbeits wagen usw. verwendet.

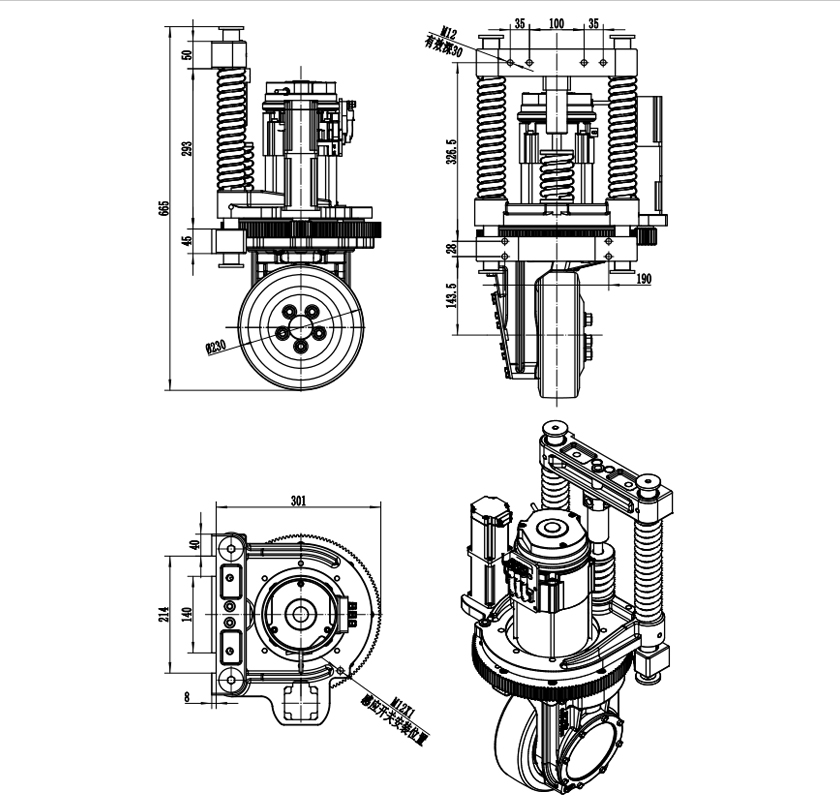

hl230 vertical drive wheel with suspension
